24鍵RGBW紅外LED控制器採用的微控制單元，用於控制各種以led爲光源的燈具，例如：LED光條，LED模組，LED燈箱，發光字等;具有價格低廉，接線方便，使用簡單等優點;帶有記憶存儲功能，可通過紅外遙控器進行靜态亮度調節，靜态顔色選擇，動态速度調節等燈光變化效果。

2.技術參數：

工作溫度：-20-60℃

輸入電壓：DC12V – 24V

輸出回路：4回路

輸出電流：≦8A

輸出功率：96w

連接方式：共陽

産品尺寸：L50xW35xH22mm

遙控尺寸：L51.5xW84.5xH7mm

包裝尺寸：L90xW55xH40mm

外箱尺寸：L470xW232x220mm

3.外型尺寸圖：

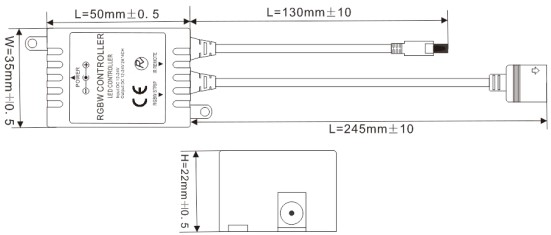

3.1控制器

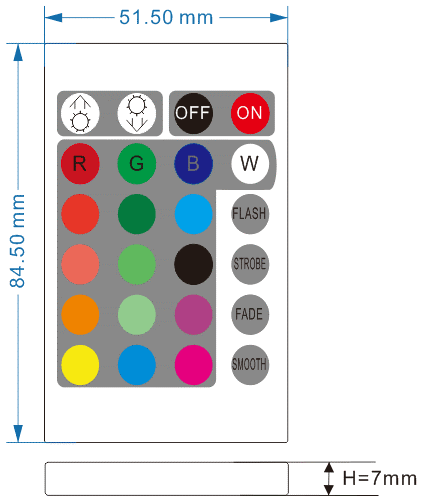

3.2遙控器

按鍵功能如下：

4.應用連接圖示：

注意：先連接負載線，再接電源線;上電前確保連接線之間無短路現象。

5.注意事項：

1、本産品供電電壓爲DC12V–24V，不得接到其他電壓上;

2、引出線應按照接線圖提供的顔色和标号，正確接線;

3、本産品不可超負荷使用。
